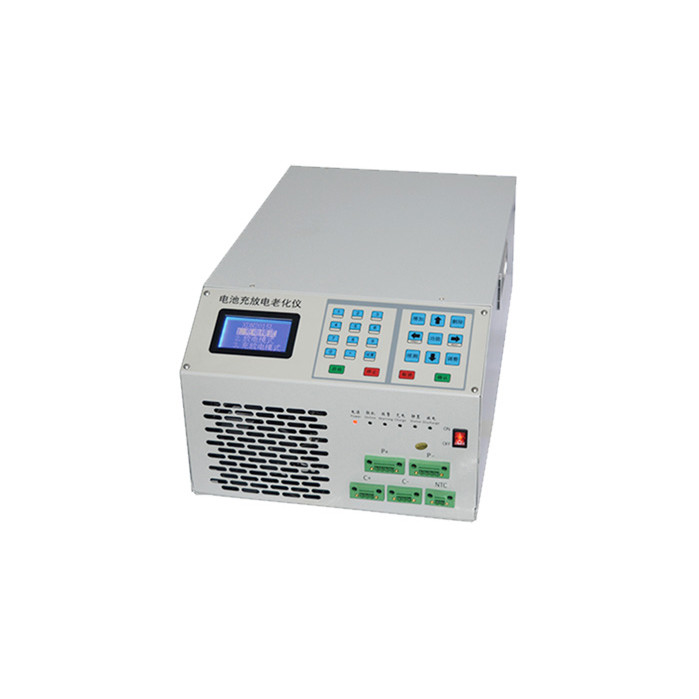

Carga da bateria de lítio e verificador portáteis da descarga com visualização ótica 220V

Carga portátil da bateria de lítio e para descarregar o instrumento de envelhecimento com visualização ótica

1. Introdução ao espaço de aplicação e às funções do equipamento
1,1 espaço de aplicação dos BCDS: A carga da série dos BCDS e o equipamento de teste da descarga são usados principalmente para o teste de ciclo da carga e da descarga da bateria de lítio
1,2 artigos do teste: tensão da proteção do carregamento de bateria, tensão da proteção da descarga, capacidade, etc. O dispositivo tem quatro etapas do teste do carregamento, do descarregamento, de arquivar, e da dar um ciclo. Editando as etapas correspondentes, a bateria pode ser testada de acordo com o processo ajustado.

2. Em segundo, o desempenho principal do equipamento de teste:
2,1 função da carga e da descarga:
Tem a função de carregamento constante da tensão atual e constante e a função de descarregamento atual constante, que pode carregar e descarregar a bateria e gravar a capacidade da bateria.
2,2 relação da carga e da descarga:
Cumpra inteiramente as exigências do mesmo porto para carregar e descarregar-se do bloco da bateria e de portos separados para carregar e descarregar, isto é, 2 fios (P+ p) e 3 fios (P+ p c). Ao mesmo tempo, a bateria da ferramenta elétrica (CH+ P+ p) pode ser envelhecida para a proteção de carregamento da placa positiva e a proteção da descarga da placa negativa.
2,3 verifique a proteção da tensão:
Carregando e descarregando a bateria, é detectado se a proteção de carregamento e proteção do descarregamento do trabalho da bateria.
2,4 proteção de segurança:
função Anti-reversa da proteção da conexão; tensão superior e mais baixo limite que ajusta a proteção; proteção segura da corrente de descarga;

3. Parâmetros técnicos
C.A. 220V ±10% do poder entrado/50Hz
Escala 7~70V da medida da tensão
± da precisão (0,2% da leitura + 0,2% da escala)
Escala de carregamento atual 50~5000mA
± de carregamento da precisão (0,2% da leitura + 0,2% da escala)
Descarregue a escala 50~10000mA
± da precisão (0,2% da leitura + 0,2% da escala)
Interrupção constante de carregamento 50mA mínimo atual da tensão
‰ da precisão ±1 da capacidade
Poder ≤700W da descarga do poder
O tempo da inspeção do tempo recebe a escala <2s> de sincronismo do tempo real 0~999 horas/etapa
Intervalo ≥5S do registro de dados
Versão intermediária do computador 1,1 séries
Carregamento atual e constante da constante de carregamento de carregamento do modo da tensão
Tensão das condições da interrupção, tempo atual, relativo, proteção da sobrecarga
Descarregue o modo Constant Current Discharge da descarga
Tensão das condições da interrupção, tempo relativo, proteção da sobre-descarga
Escala da medida do ciclo do ciclo 1~999 vezes
O número de etapas em um único ciclo é 100
Amostra de quatro fios da tensão e da amostra atual da detecção
Canais pelo monocanal da cremalheira
Tamanho W*D*H do chassi: 300*450*170 (milímetro)
