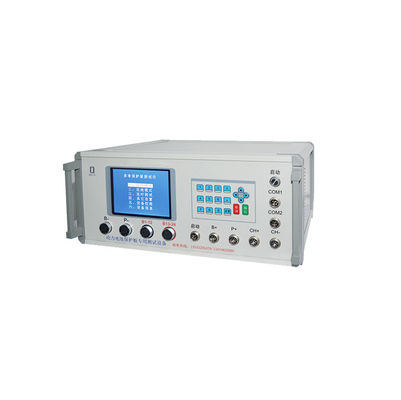

24 ODM do OEM da placa da proteção de Ion Bateria Testing Equipment For do lítio das cordas

24 verificadores da placa da proteção da bateria de lítio das cordas

1. Introdução ao espaço de aplicação e às funções do equipamento
1,1 espaço de aplicação: Usa-se principalmente para detectar se os vários indicadores funcionais da placa da proteção da bateria do poder estão dentro da escala do parâmetro, para fornecer um grupo de padrões de testes para o pessoal. Usado principalmente para testes da placa da proteção da bateria do poder de fabricantes da placa da proteção e de fabricantes da bateria do poder.
1,2 introdução da função: O sistema de teste da placa da proteção de PBTS é dividido em dois tipos: teste rápido e teste exato
Teste exato: Pode exatamente detectar o valor exato de vários parâmetros funcionais da placa da proteção da bateria do poder (o erro é 5mv), que é conveniente para a eliminação de erros e o desenvolvimento da amostra, e fornece um grupo de padrões para testes rápidos para pessoais do R&D.
Teste rápido: De acordo com os parâmetros de projeto da placa da proteção, ajuste os parâmetros do teste para conduzir um teste rápido, que seja conveniente para os fabricantes da placa da proteção e ponha fabricantes da bateria rapidamente aos produtos do teste e do navio em grande escala. Ao mesmo tempo, é apropriado para os testes da placa da proteção de várias soluções do hardware e de algumas soluções de software.

2. Desempenho principal do equipamento de teste
2,1 artigos do teste rotineiro: teste de resistência interna, teste da sobrecarga e do overdischarge, recuperação da sobrecarga e teste de recuperação do overdischarge, teste da sobrecarga (sobrecarga da carga e sobrecarga da descarga), tensão da proteção da sobrecarga, tensão da recuperação da sobrecarga, tensão da proteção do overdischarge, tensão da recuperação da Sobre-descarga, proteção da sobrecarga, etc.
2,2 artigos originais do teste:
Procurar um caminho mais curto o teste da proteção (que refere o real procurar um caminho mais curto o nível do microssegundo do teste da proteção).
teste do auto-consumo da Único-seção (referindo o auto-consumo real e exato de cada seção).
Corrente do equilíbrio e tensão do equilíbrio (pode exatamente capturar para equilibrar atual e equilibrar a tensão de ligação).
2,3 tipos de placas da proteção que apoiam testes:
Fosfato do ferro do lítio, cobaltate ternário do lítio, manganato do lítio


3. Parâmetro técnico
3,1 módulo atual alto: o nível atual é 120A, e a precisão atual é 0.1A.
3,2 módulo da tensão: A escala da tensão é 0.5-5V, a saída programável é 0.5-5V, e a precisão da tensão é 5mV.
3,3 procurar um caminho mais curto o módulo: o capacitor super, para simular inteiramente a tensão da bateria do bloco, procura um caminho mais curto a placa da proteção num instante, e captura exatamente procura um caminho mais curto o tempo e a corrente.
Parâmetros do dispositivo
