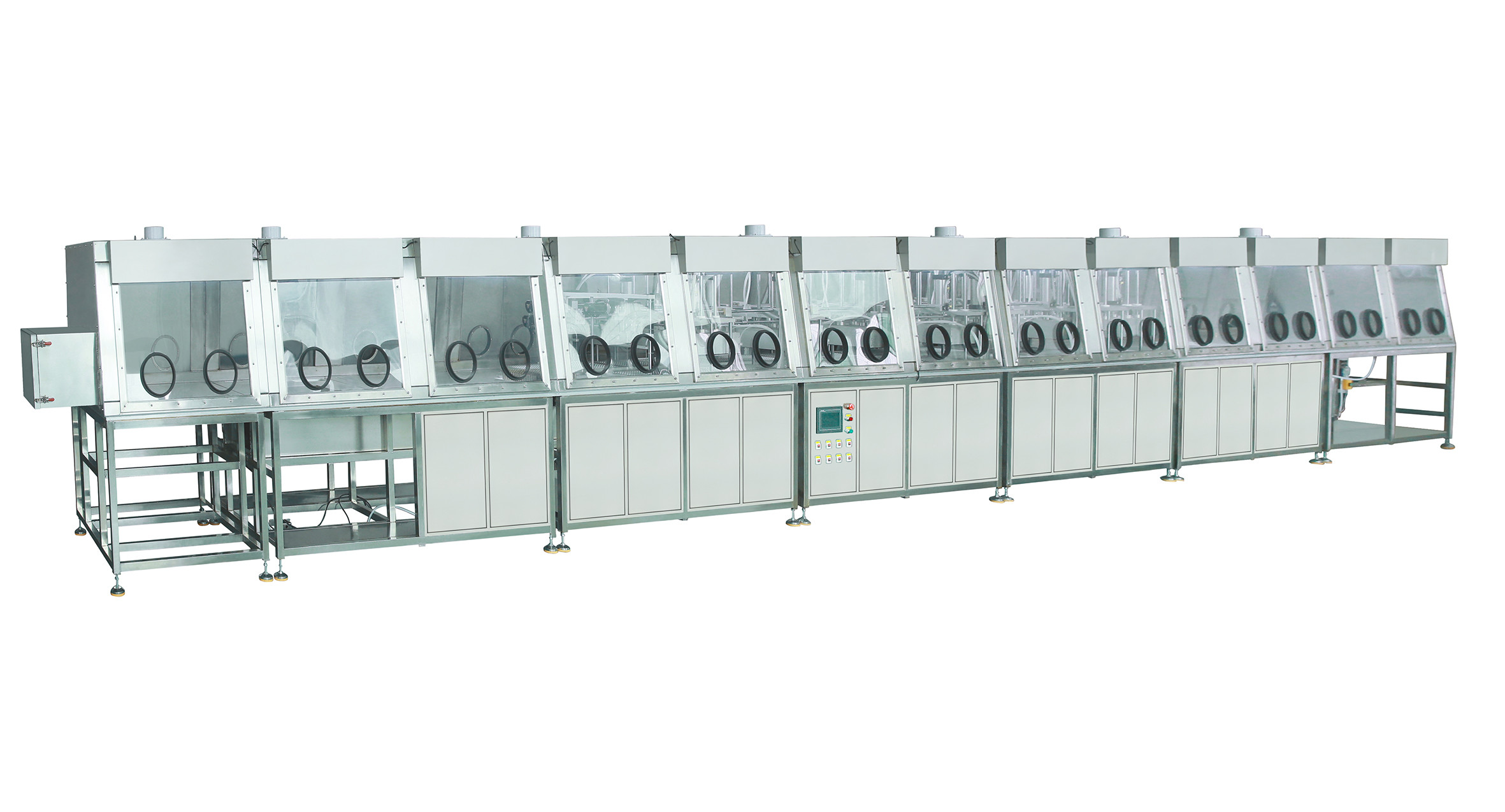

Certificado automático do CE 1.5KW da máquina líquida linear da injeção da bateria

Máquina líquida da injeção da bateria cilíndrica automática linear

1. Vista geral da função:

1. Este produto é usado principalmente para a injeção líquida de baterias cilíndricas, de soldadura do tampão e do equipamento linear integrado estático do fluxo do vácuo. Somente a necessidade de carregar e descarregar manualmente a pálete, e o resto do equipamento de processo são terminados automaticamente. Esta máquina inclui uma caixa de luva, cinco grupos de sistemas de injeção líquidos, e sete grupos de sistemas estacionários do vácuo.

2. Princípio de funcionamento: Workflow.→Feeding→Manual que carrega na injeção do vacuum→second do injection→one do tray→One, segundos tempos do injections→four do vacuums→four do injections→three do vacuum→three um vacuum→four vezes o segundo primeiro segundo vacuum→five injections→five vacuum→five que vacuum→retrieving a extremidade do plate→the da tampa do trabalho.

2. Parâmetros básicos:

1. Tensão de funcionamento: AC220V, poder sobre 1.5KW.

2. Bateria aplicável: 18650 bateria cilíndrica, único 196PCS/disk (outras especificações podem ser personalizadas).

3. Eficiência de funcionamento: (Max) 1,5--4K/H, (a capacidade de produção depende da capacidade).

4. Tamanho do equipamento: Comprimento (max) 10m * largura 1.2m * altura 1.7m.

3. Parâmetros técnicos:
1. bomba de injeção elétrica da cabeça dobro:

a. Saída líquida: 0--único tempo 2.5g; (continuamente ajustável).

b. Precisão líquida da injeção: ±0.03g.

2. Sistema de injeção XY da linha central:

a. Curso de trabalho (max): X-linha central 200MM, Y-linha central 200MM.

b. A velocidade de trabalho (max) move 50 vezes pelo minuto/MÍNIMO.

3. Caixa estática do vácuo:

a. Grau do vácuo: -0,09 MPa.

b. Tempos de ciclo: 0-5 pode ser ajustado.

c. Tempo do bombeamento/de descanso: 0~60min pode ser ajustado.

4. Desempenho do processo:

1. Os componentes principais da caixa de luva: quadro de aço inoxidável, vidro transparente importado do PE.

A. Equipped com as 5 caixas de luva e as 12 estações; (janela da manutenção).

B. O quadro adota SUS304, que tem a boa resistência de corrosão e de grande resistência.

C. A janela visual adota a placa transparente importada do PE, que tem a resistência forte anticorrosiva e de corrosão.

D. O corpo da caixa tem bom selando o desempenho.

2. Os componentes principais do sistema de injeção líquido: tanque de armazenamento líquido, X, cremalheira líquida da injeção da linha central de Y, bomba de injeção líquida da dobro-cabeça 2.5g, dispositivo elétrico líquido da injeção, sistema de controlo do ônibus.

Grupos de A. Configurar 5 de sistemas de injeção líquidos.

A bomba de injeção da cabeça de B. Dobro, o único volume da injeção pode ser ajustada de 0-2.5 G.

C. Equipped com dispositivo elétrico líquido da injeção, cada bandeja pode guardar 196 baterias. (Observações padrão da bandeja 30PCS) (o equipamento padrão opcional do cliente é tipo do encanamento): 1. A bandeja é retornada à reciclagem pelo retorno manual à linha de água.

3. Os componentes principais do sistema de estática do vácuo: caixa do equipamento, calibre de vácuo digital, anel de selagem anticorrosivo, sistema de controlo elétrico do ônibus.

A. Equipped com 7 grupos de caixas estáticas do vácuo.

B. O tempo limpando e o tempo ereto são independentemente e automaticamente ajustável.

C. Equipped com anel de selagem resistente à corrosão especial.
